RSJ4/1贾卡机是一种新型的成圈型贾卡拉舍尔经编机，它使用新型的PIEZO贾卡提花系统，机器配有四把梳栉，前梳为贾卡梳，后面三把梳栉用于地组织的编织。与传统的贾卡经编机不同，在该机上两把半机号配置的分离贾卡梳作成圈运动，用于生产具有精致凹凸效应花纹或平坦效应花纹的织物。根据使用氨纶弹力丝与否，可以生产弹力贾卡织物和非弹力贾卡织物。织物的风格可以选用密实结构，也可以选用各种网孔结构，产品大量用于妇女内衣、紧身衣、运动服、海滩服，以及整个运动休闲服领域。目前，国内已经开始大量引进这类经编机，因此急需在产品设计、工艺、整理等方面为工厂提供一些有益的指导。

2.提花基本组织

提花基本组织是指基本的贾卡组织变化，即传统意义上的“厚、薄、网孔”三个层次的变化。贾卡导纱针在奇偶横列都不产生偏移形成“薄”组织；奇数横列不偏移，偶数横列偏移形成“厚”组织；奇数横列偏移，偶数横列不变化形成“网孔”组织。在设计花型时为了区别这三个层次效应，我们使用“红、绿、白”来对应这三个层次效应。

根据贾卡导纱针作用的织针范围，可以把贾卡技术进行分类。

2.1二针技术

二针技术是这种成圈贾卡经编机所特有的。它的基本垫纱为编链1-0/0-1//，因此贾卡导纱针最多可以作用到两根织针。在RSJ4/1经编机上使用二针技术体现了一种设计技巧。因为二针技术不是利用延展线的长、短形成厚、薄、网孔效应，而是通过同向垫纱和反向垫纱，从而形成花纹图案。

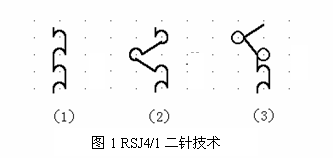

二针技术的各种偏移变化示意图如图1。图1（1）表示贾卡导纱针在针背横移时没有偏移，作1-0/0-1//；图1（2）表示贾卡导纱针奇数横列在针背横移时发生偏移，作开口经平2-1/0-1//；图1（3）表示贾卡导纱针偶数横列在针背横移时发生偏移，作闭口经平组织1-0/1-2//。

因此，在地梳使用1-0/2-3//的垫纱方式时，若在奇数横列针背横移偏移一针作开口经平2-1/0-1//，则贾卡梳和地梳之间形成反向垫纱；若在偶数横列针背横移偏移一针则作闭口经平1-0/1-2//，则贾卡梳和地梳之间形成同向垫纱；当贾卡导纱针不偏移时，编链基本组织1-0/0-1//与地梳之间也形成同向垫纱。

间隔织物可以用

根据同向垫纱和反向垫纱纱线在织物表面的显露关系，在前面贾卡梳和后面地梳上使用不同颜色的纱线就可以形成特殊的织物效应。图2所示的织物就是在贾卡梳使用黑纱，而地梳使用白纱，利用二针技术在织物工艺反面形成的花纹图案。图2（1）区域a呈现白色为主是由于贾卡梳作1-0/1-2//与地梳同向垫纱，因此地梳的白色纱线也能够显露在织物表面；b区域呈现黑色为主是由于贾卡梳作2-1/0-1//与地梳反向垫纱，因此地梳的白色大都被前面的贾卡梳所掩盖。图2（2）显示了织物在工艺反面的整体外观效应。这种同向和反向垫纱所形成的效应差别在织物工艺正面也非常明显，同向垫纱线圈直立纵行清晰，反向垫纱线圈歪斜纵行互相扩展。

2.2 三针技术和四针技术

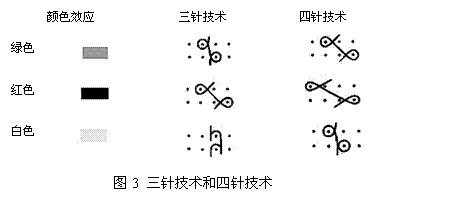

三针技术是RSJ4/1贾卡机应用最多的一种技术，可以形成立体花纹效应，基本垫纱为1-0/1-2//，厚组织效应时垫纱为1-0/2-3//，网孔组织效应时垫纱为2-1/1-2//，具体如图3所示。四针技术应用也较多，它同样可以形成立体花纹效应，基本垫纱为1-0/2-3//，厚组织效应时垫纱为1-0/3-4//，薄组织效应时垫纱为2-1/2-3//，如图3所示。从图中可以看出，使用四针技术不能形成网孔效应，其三种基本效应层次为“薄、次厚、厚”。

三针技术和四针技术都是典型的贾卡技术，两者都能够形成立体花纹效应，四针贾卡技术由于能够形成更长的延展线，织物立体效应更强。在进行织物设计时选用三针技术还是四针技术，主要取决于对原料用量的要求，如果使用三针技术和四针技术都能够达到花型的效应要求，则应选用三针技术以节省原料，节约生产成本。另外，如果想要配合地组织形成一些网眼或小网眼效应的织物，则只能选用三针技术，即基本组织使用经平垫纱。

3.提花变化组织

提花变化组织是指在提花基本组织的基础上，利用各个基本效应进行组合，从而形成新的提花效应。这些新的提花效应必须先经过小样测试，在测试成功之后才能把这些效应加入到提花变化组织的组织库，在设计贾卡提花织物时，可以直接使用这些变化组织。因此，提花变化组织是不断丰富和扩展的。

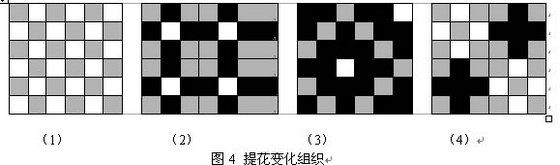

图4（1）～（4）所示的即为几例提花变化组织。图4（1）使用绿色和白色相间，因此这种效应介于薄组织和网孔组织之间，如果使用三针技术，可以形成小网孔效应。这一变化组织的基本循环宽度为两纵行，基本循环高度为四横列。
图4（2）使用了三种基本层次效应，这样的组合可以形成绿色基本组织方格效应，各个方格之间用厚组织分开，并且使用了网孔过度。这一变化组织的基本循环为三纵行六横列。图4（3）和（4）也同时使用了三种基本效应层次，但是由于组合各异，因此形成不同的效应，它们的基本循环宽度和高度相同，都是六纵行十二横列。

在设计贾卡花型时，我们可以根据需要选用各种提花变化组织。根据花型的大小，可以在整个花纹循环内设计大小不等的各种小图案，填充各种不同的变化组织效应，从而在织物表面形成从密实到网孔和小网孔之间的各种效应层次。
4.花型设计步骤
花型设计有来样设计和新品设计两种。下面以来样设计为例说明贾卡花型设计的具体步骤。
4.1 分析织物，确定织物的基本工艺参数
包括织物的循环宽度和高度，即花高和花宽，织物的纵密和横密等。

4.2 扫描织物

为使扫描图片清晰，建议使用的分辨率为300Dpi，图5为扫描织物图。

4.3 利用图像处理软件对扫描后的织物图片进行效应层次分割
用不同的颜色填充各个效应层次，各个层次之间轮廓清晰。目前使用较多的Photoshop6.0图像处理软件。处理完的图片如图6所示，在图6中截取一个花纹循环作为工作花型（图7所示）。

4.4 使用贾卡专业设计软件对处理后的图片进行花型设计

利用专业的贾卡花型设计软件对工作花型进行设计，输入花高、花宽、纵密、横密等参数把工作花型转成意匠图，并对各个代表效应的颜色区域填充基本组织或变化组织，生成如图8所示的多色意匠图。
意匠图的规格是根据成品织物的横密和纵密来确定的，因此意匠花型与最终织物的外观是保持恒定比例的。花宽“X”方向代表织针，花高“Y”方向代表纵密，一个小方格在高度上代表两个横列，在宽度上代表两根相邻织针之间的距离。
生成多色意匠图之后，对意匠图上的各个颜色进行定义，即对红色、绿色、白色等颜色指定实际的控制信息，例如红色控制信息为HT，绿色控制信息为HH，白色控制信息为TH。定义完所有的颜色后，就可以把多色意匠图转化成可以控制机器编织的花型文件。
专业贾卡花型设计软件以前一般使用国外软件,价格很高。随着国内在这方面的研究不断开展，目前国内也已经开发成功贾卡织物专业设计软件，价格相对较低，性价比高。
对于新品设计，其设计步骤与来样设计很相似，除了不需要扫描织物外，其它步骤都基本相同。设计者可以直接使用绘图软件绘制花型，并给每一个小花纹填充颜色效应。然后使用贾卡专业设计软件进行设计。

5.花型设计注意事项

5.1 花型大小的限制

一般在设计花型时，为了充分体现设计风格，设计花型大小是不应受到限制的。但是实际上我们设计的花型大小受到花型存储器的容量的限制。不过在实际使用过程中，这种限制并不会体现出来，因为在进行设计时，其花纹大小一般都在存储容量之内，也就是说存储器的容量已经足够存储非常大的花型数据。

5.2 花纹花高和花宽的选择

为了能够准确选定一个花纹循环，扫描处理或绘制的图象必须大于一个花纹循环。花纹循环确定之后，必须输入横密、纵密、花宽和花高参数来生成花型意匠图。对花高和花宽参数的选择有一定的要求，因为使用基本组织或变化组织来填充花型的各个区域时，必须保证花高和花宽能够被基本组织或变化组织的高度和宽度所整除，否则花型的各个循环之间会过度不连续。

5.3 拉舍尔技术参数RT的选择

花型设计好之后，生成的花型文件控制信息如图10（1）所示，此时深色区域表示红色，其控制信息为HT，白色区域表示白色，其控制信息为TH，而其余灰色区域表示绿色，其控制信息为HH。这种按照实际的效应层次转化的控制信息称为RT=0。我们在花型设计时，必须按照RT=0进行设计

实际上我们想要生产与颜色效应相对应的产品，必须让拉舍尔技术参数RT=1，这是因为织物在偶数横列偏移时，其效应总是滞后一个纵行，因此必须把偶数横列的控制信息先向右偏移一个纵行，从而使生产的织物与花型设计效应相一致。在RSJ贾卡机上生产织物时，最终应选择RT=1使产品符合花型设计的要求。

5.4 纱线张力的控制

在设计花纹时，花型可以自由设计和修改。不过由于在RSJ4/1机器上使用的是EBA系统控制经轴供纱，不同于在RJPC4F等贾卡机和多梳机上使用的纱架供纱，因此花型的设计在一定程度上受到了送经量的限制，即设计花型时要考虑到在织物编织方向，各根纱线消耗量在总量上要保持相对一致，从而保证纱线张力一致。这一点在花型设计时必须重视。可以通过以下方法来控制调整纱线张力。
a.通过散花配置来调整纱线张力
编织方向上连续在偶数横列偏移（即厚组织效应）会增加纱线用量，导致局部纱线张力增大。而在45°方向上变换花纹可以避免这种情况，因此一般采用斜向变换花纹，即采用散花配置的方法进行设计。
b.通过使用负花纹来调整纱线张力
花型的主体花纹较大时，应考虑主体部分选用基本组织或网孔组织，而衬托主体花纹的背景部分选用其它的一些效应层次，即在主体花纹之外可以选用较厚的效应，这样可以大大减少用纱量，达到控制好纱线张力的要求。
c.通过使用不同的贾卡技术来调整纱线张力
二针技术是用纱最少的一种垫纱方式，用二针技术的同向和反向垫纱同样可以形成一些特殊的织物效应。三针技术用纱量介于二针技术和四针技术之间。因此可以通过选择不同的贾卡技术来控制用纱量，调整纱线张力一致。

5.5 生成各种类型织物的机器配置

想要生产弹力贾卡织物，可以在贾卡梳和一把地梳上使用普通长丝，在其它地梳上使用弹性纱。使用这样的梳栉配置方法能够生产具有立体效应极具视觉冲击能力的花型。除了使用贾卡梳JB和两把地梳GB2、GB3外，RSJ4/1配置有适合作衬纬的后梳GB4。由于有了这把衬纬梳，不但可以在RSJ4/1上生产一些网眼或小网眼结构的织物，而且可以在编织贾卡花纹时使用一些特殊的原料如天然纤维等。

6. 结论

（1）在RSJ4/1经编机上使用新型的PIEZO贾卡提花系统，可以编织精致的平坦效应、凹凸效应和网孔效应的花纹；可以使用不同原料编织弹力或非弹力织物，或使用各种类型的纱线来改变织物的风格。
（2）可以使用Photoshop软件对来样进行扫描处理，得到预处理花型图片，然后准确选取一个工作花纹循环；使用专业贾卡花型设计软件进行花型设计，生成花型文件控制机器生产。
（3）二针技术是在RSJ4/1经编机上使用的特殊贾卡技术，它不是利用偏移形成“厚、薄、网孔”效应，而是通过偏移产生与地组织之间的同向和反向垫纱形成花纹效应。
（4）在花型设计阶段，拉舍尔技术参数RT命令选择0，而实际上机编织时应按照RT=1进行编织，使织物符合设计花纹的效应。
（5）在RSJ4/1贾卡机上对纱线张力的控制非常重要，可以通过散花配置，使用负花纹，使用不同的贾卡技术来调整用纱量，控制纱线张力。
